LE03D CT2 LICZNIK ENERGII CYFROWY 3F 7M DO PRZEKŁADNIKA 200/5

Dodaj do porównania Dodaj do schowka
EAN: 5908312592563
Kod producenta LE-03D-CT200
Waga produktu 0.49 kg
Realizacja zamówienia: 2 dni
średnia: 0.0 z 0 ocen:
Cena brutto: 408,05 PLN Cena netto: 331,75 PLN PLN*
ilości hurtowe? zapytaj o cenę
KUP TERAZ!
Sztuk:
dostepność:
Produkt dostępny!

Opis produktu

Licznik zużycia energii LE-03d CT200 - Szablon Produktowy - F&F
automatyka domowa i przemysłowa

LE-03D-CT200

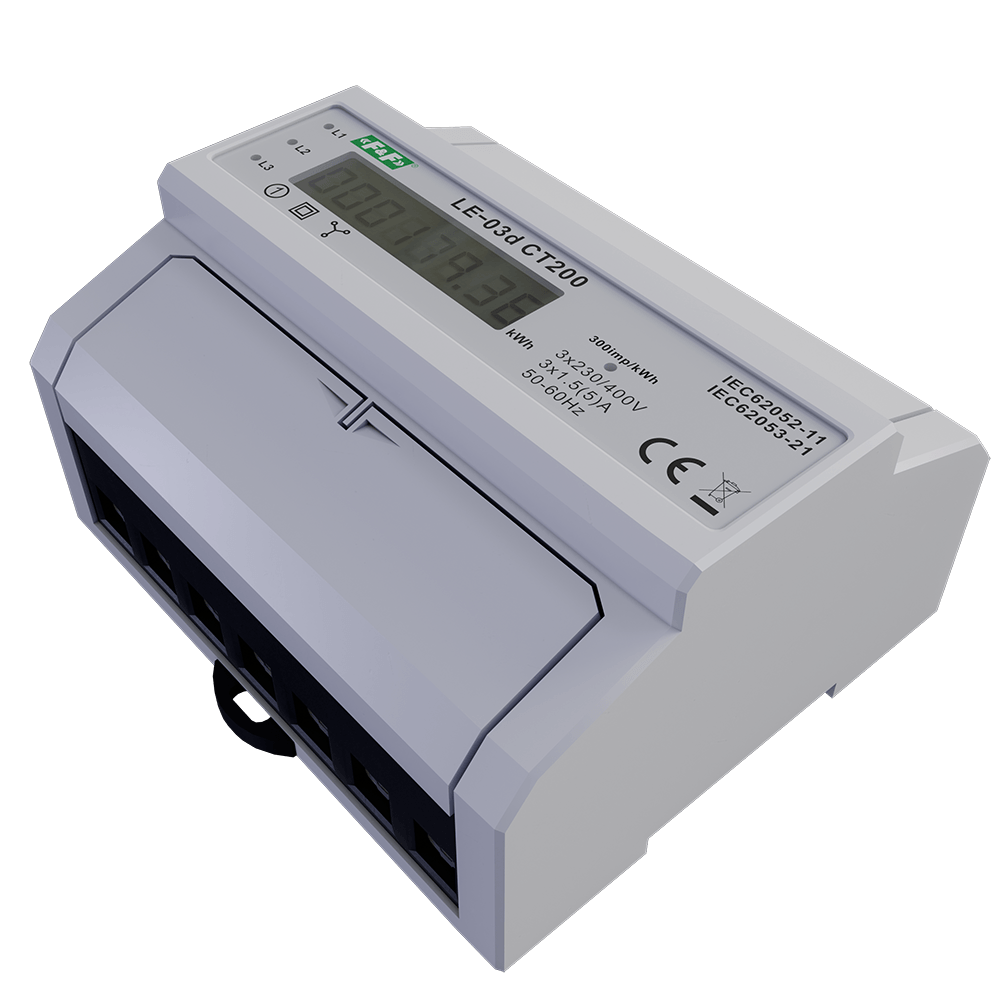

Licznik zużycia energii LE-03d CT200

Trójfazowy licznik energii LE-03d CT200 do pomiaru półpośredniego

LE-03d CT200 to statyczny, elektroniczny licznik zużycia energii elektrycznej przeznaczony do pomiaru energii prądu przemiennego w trójfazowym układzie 4-przewodowym. Urządzenie pracuje w układzie półpośrednim z przekładnikami prądowymi 200/5 A, dzięki czemu sprawdza się w rozdzielnicach, instalacjach budynkowych oraz przemysłowych, gdzie wymagany jest pomiar zużycia prądu dla obwodów o większym obciążeniu. Licznik wskazuje rzeczywistą wartość pobranej energii w kWh przy zastosowaniu dedykowanych przekładników, ułatwiając kontrolę kosztów, analizę obciążeń i rozliczanie energii w wybranych częściach instalacji. Model LE-03d CT200 jest odpowiedni jako licznik zużycia energii dla obiektów usługowych, warsztatów, hal, maszyn, podrozdzielni i wydzielonych sekcji instalacji. Może być stosowany jako jeden z praktycznych podliczników w systemach kontroli zużycia energii, gdzie liczy się czytelny odczyt, stabilna praca i możliwość dalszego zliczania impulsów przez zewnętrzne urządzenie. Wyjście impulsowe SO+/SO- typu otwarty kolektor pozwala przekazywać impulsy proporcjonalne do pobranej energii, co ułatwia integrację z urządzeniami rejestrującymi impulsy w instalacjach automatyki budynkowej lub przemysłowej. Licznik energii na szynę DIN ma szerokość 7 modułów i jest montowany na szynie TH-35, co upraszcza instalację w standardowej rozdzielnicy. Segmentowy wyświetlacz LCD prezentuje wskazanie energii w zakresie 0÷9999999 kWh, a czerwone diody LED sygnalizują pobór prądu w fazach L1, L2 i L3 oraz sczytywanie impulsów. Klasa dokładności 1 oraz zgodność z normami dla liczników energii elektrycznej wspierają wiarygodny pomiar w zastosowaniach technicznych i rozliczeniowych wewnątrz instalacji. LE-03d CT200 należy do kategorii trójfazowe liczniki prądu i stanowi alternatywę dla rozwiązań przeznaczonych wyłącznie do mniejszych obciążeń, takich jak jednofazowe liczniki energii. Dzięki pomiarowi półpośredniemu z przekładnikami 200/5 A licznik zużycia energii elektrycznej umożliwia kontrolę energii w obwodach, w których bezpośredni pomiar nie jest właściwym rozwiązaniem. Możliwość plombowania osłon zacisków wejściowych i wyjściowych zwiększa bezpieczeństwo eksploatacji oraz ogranicza ryzyko nieuprawnionej ingerencji w połączenia.

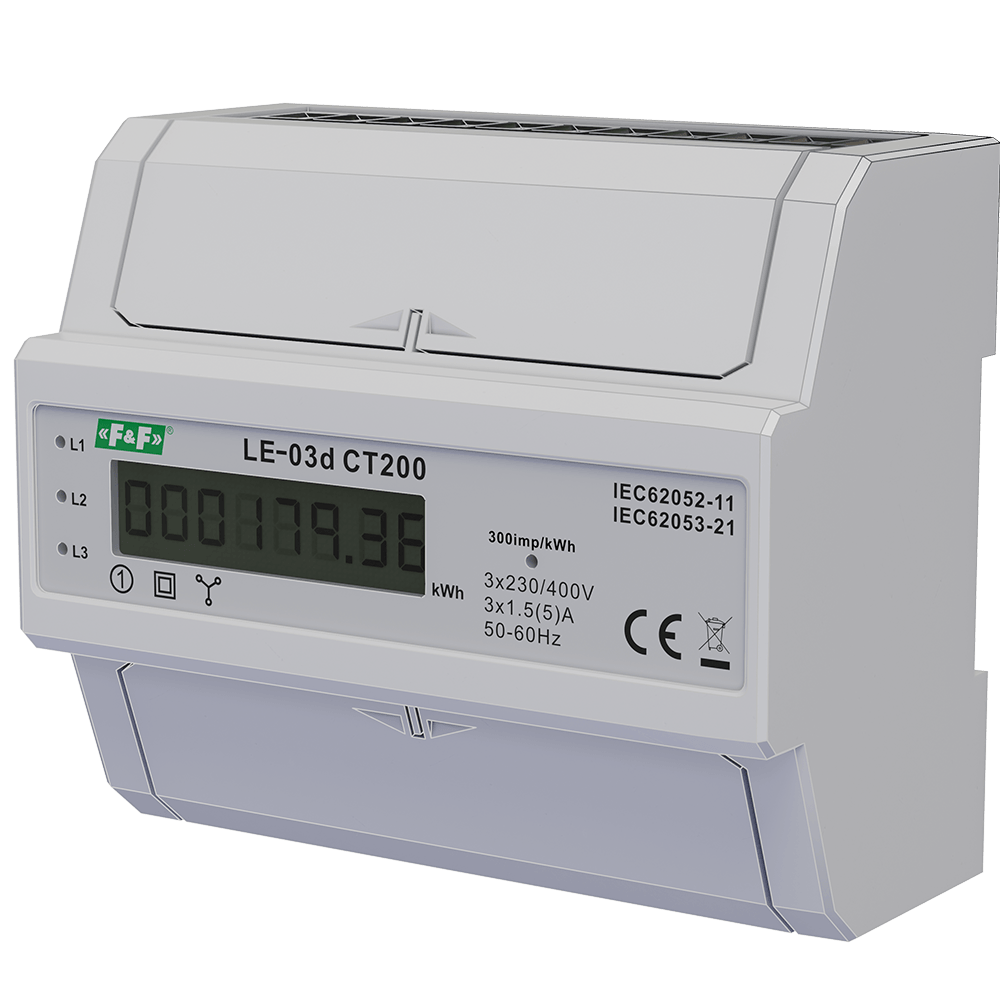

Licznik zużycia energii LE-03d CT200

Dlaczego warto wybrać LE-03D-CT200?

Trójfazowy pomiar półpośredni

Współpraca z przekładnikami prądowymi

Układ 3-fazowy 4-przewodowy

Klasa dokładności 1

Wyjście impulsowe SO

Montaż na szynie TH-35

Stopień ochrony IP20

Zakres pracy -25÷55°C

Sygnalizacja LED dla trzech faz

Licznik współpracuje z przekładnikami prądowymi 200/5 A, co umożliwia pomiar energii w trójfazowych obwodach o wyższym prądzie niż w typowych licznikach bezpośrednich. To rozwiązanie praktyczne dla rozdzielnic przemysłowych, budynkowych i technicznych, gdzie liczy się kontrola zużycia energii w wydzielonych instalacjach.

Wyjście SO+/SO- typu otwarty kolektor generuje impulsy proporcjonalne do pobranej energii. Pozwala to podłączyć zewnętrzne urządzenie impulsowe sczytujące dane, co ułatwia monitorowanie zużycia, tworzenie lokalnych systemów rejestracji oraz integrację z elementami automatyki bez konieczności ingerowania w podstawową pracę licznika.

Pobór energii w fazach L1, L2 i L3 jest sygnalizowany oddzielnymi czerwonymi diodami LED, a suma energii prezentowana jest na segmentowym wyświetlaczu LCD. Użytkownik może szybko ocenić pracę układu trójfazowego, sprawdzić aktywność obciążeń i wygodnie odczytać całkowite zużycie energii w kWh.
Licznik zużycia energii LE-03d CT200 Licznik zużycia energii LE-03d CT200 Licznik zużycia energii LE-03d CT200
Trójfazowy pomiar

Trójfazowy pomiar

Przeznaczony do instalacji 3×400 V+N w układzie 4-przewodowym.

Montaż rozdzielnicowy

Montaż rozdzielnicowy

Konstrukcja na szynę DIN ułatwia instalację w standardowych szafach.

Impulsowe wyjście

Impulsowe wyjście

Pozwala przekazywać impulsy do zewnętrznego urządzenia sczytującego.

Licznik zużycia energii LE-03d CT200

Poznaj inne zalety LE-03D-CT200

Urządzenie ma obudowę modułową o szerokości 7 modułów, przystosowaną do montażu w rozdzielnicy na szynie TH-35.

Na froncie znajduje się wyświetlacz LCD prezentujący wskazanie liczydła energii w kWh, widoczne bez otwierania obudowy urządzenia.

Widoczne diody LED sygnalizują pobór prądu w fazach L1, L2 i L3 oraz sczytywanie impulsów przez licznik.

Licznik wyposażono w zaciski śrubowe do podłączenia obwodów pomiarowych, napięciowych, przewodu neutralnego oraz wyjścia impulsowego.

Osłony zacisków wejściowych i wyjściowych mogą być plombowane, co jest widocznym zabezpieczeniem przed nieuprawnioną ingerencją w połączenia.

Materiały dodatkowe

Liczniki energii elektrycznej - liczniki do pomiaru bezpośredniego i półpośredniego. 5 lat gwarancji — Zobacz także nasze inne urządzenie

NOWOŚĆ F&F 2026 // LE-03 seria 4Q - pomiar energii indukcyjnej i pojemnościowej — Zobacz także nasze inne urządzenie

Liczniki zużycia energii elektrycznej FOX 40A, 100A, 200A, 400A (zdalny odczyt) - przegląd oferty — Zobacz także nasze inne urządzenie

PORADNIK

F&F LICZNIK DO POMIARU PÓŁPOŚREDNIEGO – WSZYSTKO, CO TRZEBA O NIM WIEDZIEĆ

PORADNIK

NOWOCZESNE LICZNIKI ENERGII ELEKTRYCZNEJ Z MODBUSEM I M-BUSEM OD F&F

PORADNIK

Schematy

Wymiary
Schemat podłączenia

Dane techniczne

B2B

  • Dopuszczenie:

    Krajowe

  • Głębokość:

    65 mm

  • Klasa dokładności:

    B

  • Liczba faz:

    Trójfazowe / trójfazowe z przewodem neutralnym

  • Liczba pozycji licznika:

    7

  • Liczba taryf licznika:

    Jednotaryfowy

  • Maksymalny prąd (Imax):

    5 A

  • Model:

    Pomiar pośredni/półpośredni

  • Odpowiednie do:

    Pobór

  • Pobór mocy:

    2 W

  • Prąd znamionowy (In):

    1.5 A

  • Rodzaj energii mierzonej:

    Moc czynna

  • Rodzaj wskaźnika:

    Cyfrowy

  • Rodzaj wyjścia impulsowego:

    S0

  • Sposób montażu:

    REG/DRA

  • Stopień ochrony (IP):

    IP20

  • Szerokość:

    122 mm

  • Szerokość wyrażona liczbą modułów:

    7

  • Typ licznika:

    Elektroniczny

  • Wyjście impulsowe:

    Elektryczny

  • Wysokość:

    100 mm
