CKF-B CZUJNIK KOLEJNOŚCI I ZANIKU FAZ TH35

Dodaj do porównania Dodaj do schowka
Zasoby dotyczące bezpieczeństwa i produktów
X
  • Załączniki bezpieczeństwa
    Załczniki do produktu
    Załączniki dotyczące bezpieczeństwa produktu zawierają informacje o opakowaniu produktu i mogą dostarczać kluczowych informacji dotyczących bezpieczeństwa konkretnego produktu
  • Informacje o producencie
    Informacje o producencie
    Informacje dotyczące produktu obejmują adres i powiązane dane producenta produktu.
    ff filipowski spółka komandytowa
  • Osoba odpowiedzialna w UE
    Osoba odpowiedzialna w UE
    Podmiot gospodarczy z siedzibą w UE zapewniający zgodność produktu z wymaganymi przepisami.
EAN: 5908312593058
Kod producenta CKF-B
Waga produktu 0.094 kg
Realizacja zamówienia: 2 dni
Producent ff filipowski spółka komandytowa
średnia: 0.0 z 0 ocen:
Cena brutto: 107,80 PLN Cena netto: 87,64 PLN PLN*
ilości hurtowe? zapytaj o cenę
KUP TERAZ!
Sztuk:
dostepność:
Produkt dostępny!

Opis produktu

Czujnik kolejności i zaniku fazy CKF-B - Szablon Produktowy - F&F
automatyka domowa i przemysłowa

CKF-B

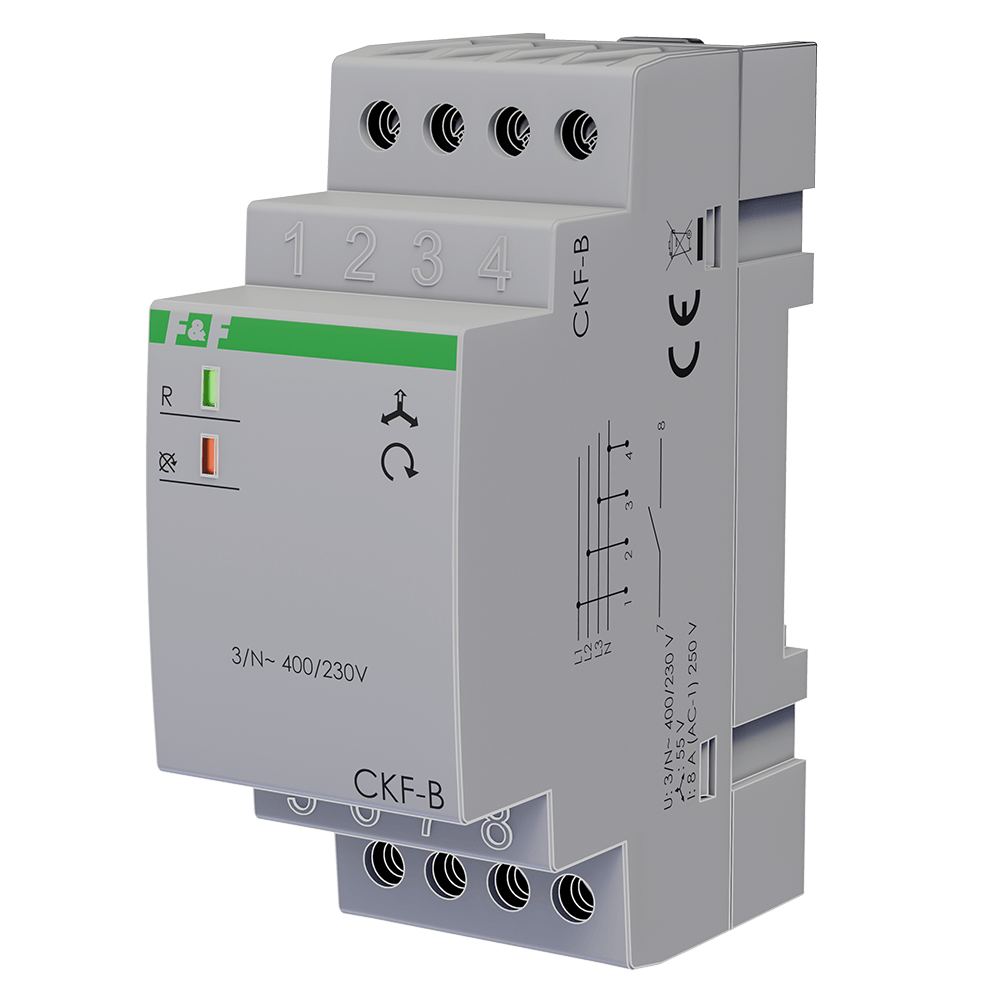

Czujnik kolejności i zaniku fazy CKF-B

CKF-B – czujnik kolejności i zaniku fazy do ochrony silników

Czujnik kolejności i zaniku fazy CKF-B to przekaźnik kontroli faz przeznaczony do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej. Urządzenie monitoruje obecność faz, asymetrię napięć, przekroczenie dopuszczalnych wartości napięć fazowych oraz prawidłową kolejność faz, ograniczając ryzyko pracy silnika w warunkach mogących doprowadzić do jego uszkodzenia. CKF-B sprawdza się w układach automatyki przemysłowej, budynkowej i technicznej, w których kluczowe znaczenie ma niezawodne sterowanie napędem oraz kontrola zasilania trójfazowego. Stały próg asymetrii napięciowej zadziałania 55 V oraz histereza 5 V zapewniają powtarzalne działanie bez konieczności regulacji. W przypadku zaniku napięcia w co najmniej jednej fazie lub przekroczenia dopuszczalnej asymetrii urządzenie wyłącza silnik z opóźnieniem 4 s, co pomaga uniknąć niepotrzebnych odłączeń przy krótkotrwałych spadkach napięcia. CKF-B blokuje również uruchomienie silnika przy nieprawidłowej kolejności faz, chroniąc przed niepożądaną zmianą kierunku obrotów. Przekaźnikowy styk 1×NO można włączyć w obwód cewki stycznika, co ułatwia integrację z typowymi instalacjami sterowania. To praktyczne rozwiązanie dla aplikacji, w których wymagane są czujniki zaniku fazy, zabezpieczenie asymetrii zasilania, ochrona silników trójfazowych, kontrola kolejności faz oraz czujniki napięcia fazowego w kompaktowej obudowie na szynę DIN TH-35.
Czujnik kolejności i zaniku fazy CKF-B

Dlaczego warto wybrać CKF-B?

Zasilanie 3×400V + N

Kontrola zaniku i asymetrii faz

Kontrola kolejności faz

Przekaźnikowy styk 1×NO

Obciążenie styku do 10 A

Opóźnienie wyłączenia 4 s

Sygnalizacja zasilania 2×LED

Montaż na szynie DIN TH-35

Obudowa 2 moduły, IP20

CKF-B odłącza napęd przy zaniku fazy lub nadmiernej asymetrii napięć, ograniczając ryzyko przeciążenia i uszkodzenia silnika. To istotne zabezpieczenie w układach pomp, wentylatorów, maszyn oraz innych odbiorników wymagających stabilnego zasilania trójfazowego.

Urządzenie kontroluje kolejność faz i nie pozwala na uruchomienie silnika, gdy zamiana faz mogłaby spowodować niepożądany kierunek wirowania. Dzięki temu zwiększa bezpieczeństwo eksploatacji oraz chroni instalację przed skutkami błędnego podłączenia.

Opóźnienie wyłączenia 4 s zapobiega przypadkowemu zatrzymaniu silnika przy krótkotrwałych zakłóceniach napięcia. Automatyczny powrót po ustąpieniu anomalii i przekroczeniu histerezy 5 V wspiera ciągłość pracy instalacji bez zbędnej ingerencji obsługi.
Czujnik kolejności i zaniku fazy CKF-B Czujnik kolejności i zaniku fazy CKF-B Czujnik kolejności i zaniku fazy CKF-B
Stały próg

Stały próg

Asymetria 55 V bez regulacji użytkownika.

Niski pobór

Niski pobór

Pobór mocy 0,8 W ogranicza straty w rozdzielnicy.

Styk separowany

Styk separowany

Separacja styku ułatwia włączenie w obwód sterowania.

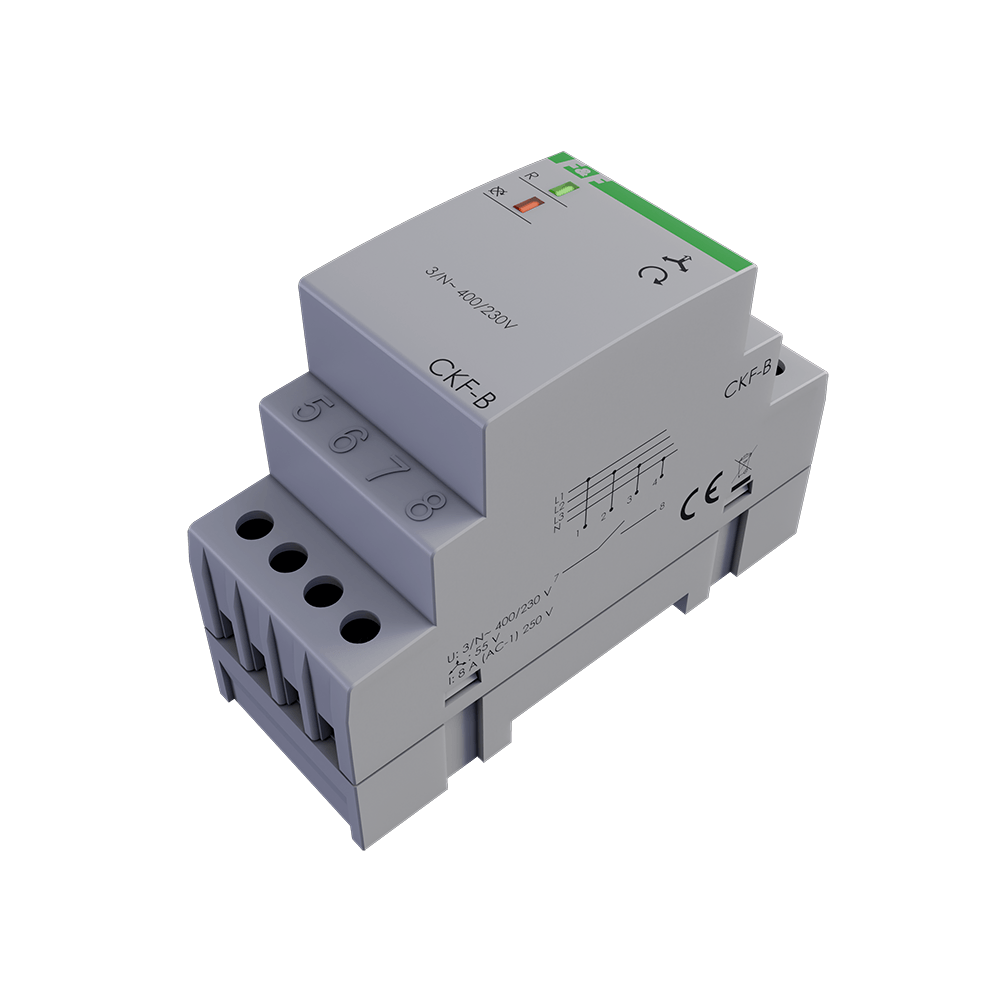

CKF-B – wizualizacja urządzenia

Czujnik kolejności i zaniku fazy CKF-B

Poznaj inne zalety CKF-B

Urządzenie ma obudowę o szerokości 2 modułów, przeznaczoną do montażu w rozdzielnicach i szafach sterowniczych.

Na froncie dostępne są zaciski śrubowe do podłączenia przewodów zasilających oraz obwodu przekaźnikowego.

Widoczne oznaczenia L1, L2, L3, N oraz numeracja zacisków ułatwiają identyfikację punktów podłączenia.

Na panelu znajdują się dwie diody sygnalizacyjne informujące o stanie zasilania i kolejności faz.

Konstrukcja obudowy jest przystosowana do instalacji na standardowej szynie DIN TH-35 w rozdzielnicy.

Materiały dodatkowe

Zobacz też: Przekaźniki kontroli faz CKF-318, CZF-BT

Zobacz też: Video Poradnik Praktyka Elektryka - CKF 318 - czujnik kolejności faz

ZABEZPIECZENIE POMPY CIEPŁA

PORADNIK

Jak sprawdzić kolejność faz w trójfazowej instalacji elektrycznej niskiego napięcia

PORADNIK

Schematy

Wymiary
Schemat podłączenia

Parametry Techniczne

Z odłączalnymi zaciskami
Nie
Wymagane zewnętrzne źródło zasilania
Tak
Kontrola kolejności faz
Tak
Detekcja zaniku fazy
Tak
Funkcja kontroli podnapięciowej
Tak
Funkcja kontroli nadnapięciowej
Nie

Dane techniczne

B2B

  • Głębokość:

    0 mm

  • Liczba styków przełącznych:

    0

  • Liczba styków rozwiernych:

    1

  • Liczba styków zwiernych:

    0

  • Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania:

    3.5 s

  • Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania:

    1.5 s

  • Minimalna regulowana zwłoka czasowa przy podaniu zasilania:

    3.5 s

  • Minimalna regulowana zwłoka czasowa przy zaniku zasilania:

    1.5 s

  • Napięcie pracy dla AC 50 Hz:

    150 V

  • Napięcie zasilające dla AC 50 Hz:

    150 V

  • Rodzaj napięcia zasilającego:

    AC

  • Rodzaj napięcia zasilania:

    AC

  • Rodzaj połączenia elektrycznego:

    Połączenie śrubowe

  • Szerokość:

    0 mm

  • Wysokość:

    0 mm

  • Znamionowy prąd załączania:

    10 A
